¿Porqué la medida del DIN A0?
Todo lo que necesitas saber sobre los formatos DIN: Origen, peculiaridades y comparativas
Cuantas veces te has preguntado al mirar un A3...¿Porqué estas medidas? Cuando miras una hoja de papel, probablemente no piensas en la historia detrás de su tamaño. Pero, ¿sabías que el formato DIN es uno de los sistemas más inteligentes y funcionales jamás creados para estandarizar el tamaño de las hojas? Vamos a descubrir cómo surgió, qué lo hace único y por qué sigue siendo el rey de la practicidad en el mundo del papel.
Imagina un rompecabezas perfectamente diseñado donde cada pieza encaja a la perfección sin importar el tamaño. Esa es la esencia de los formatos DIN: versatilidad y armonía matemática que han cambiado la manera en que usamos el papel. En este artículo, exploraremos el origen de estos formatos, su contexto histórico, sus características técnicas, y cómo se comparan con otros sistemas similares.
1. El origen del formato DIN:
Una solución alemana para el caos
Dr. Walter Porstmann |
Alemania estaba atravesando un periodo de inestabilidad económica, política y social como consecuencia de la Primera Guerra Mundial (1914-1918) y las estrictas condiciones del Tratado de Versalles (1919). Este contexto influyó significativamente en su desarrollo industrial y normativo.
Bajo ese contexto, Alemania enfrentaba un problema: el uso inconsistente de tamaños de papel complicaba la impresión, el archivado y la correspondencia. La respuesta fue el estándar DIN 476, desarrollado por el ingeniero Walter Porstmann en 1922. Este formato se basa en una relación de aspecto √2: al dividir cualquier hoja DIN por la mitad, ambas mitades mantienen las proporciones originales. Esto no solo es estéticamente agradable, sino también increíblemente práctico. Dato curioso: DIN es la abreviatura de "Deutsches Institut für Normung", el organismo alemán encargado de estandarizar procesos industriales. |
|
|
| el A4 no es el tamaño más usado en impresión profesional? La serie B, especialmente el B2, domina en impresión de libros y carteles. |
2. Contexto histórico:
Un estándar que cruzó fronteras
El nacimiento del formato DIN coincidió con un periodo de crecimiento industrial en Europa. Adoptarlo no solo era lógico, sino también necesario para mejorar la eficiencia en una economía global en expansión.
En 1975, la ISO (International Organization for Standardization) adoptó el formato DIN como base para su estándar ISO 216, haciendo que el sistema DIN se convirtiera en la norma internacional. Hoy, más de 150 países lo utilizan.
Frase célebre: “La simplicidad es la mayor sofisticación”, decía Leonardo da Vinci. Y el formato DIN encarna esta filosofía.
|
|
|
| la Bauhaus influyó en la creación del formato DIN? La filosofía de diseño funcional y minimalista de la Bauhaus, nacida en Alemania, compartía principios con la lógica detrás de los formatos DIN, aunque no directamente relacionados. |
3. Peculiaridades del formato DIN:
Matemáticas y diseño en armonía

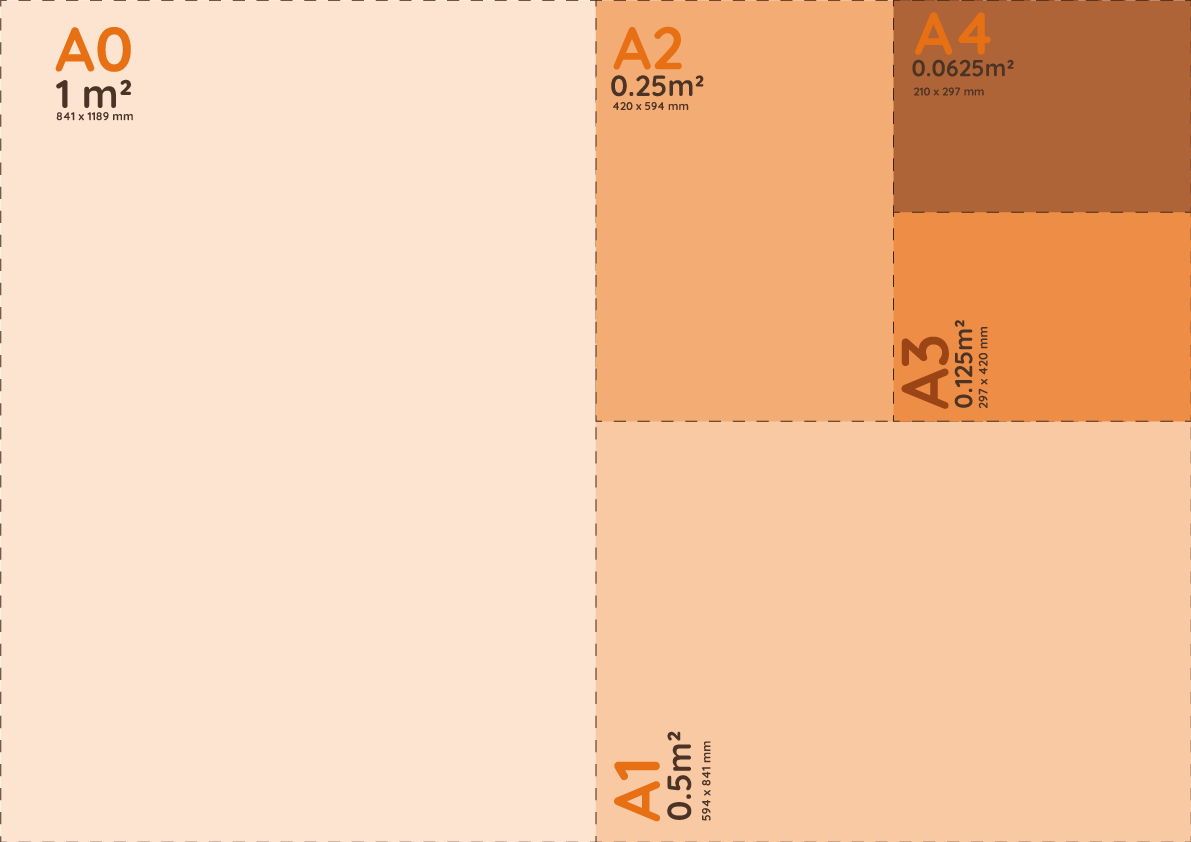

El sistema DIN se estructura en series (A, B, C). La más conocida es la serie A, con el tamaño A0 como punto de partida: una hoja de 1 m² de superficie. Cada tamaño se obtiene doblando la hoja anterior por la mitad:
- A0: 841 x 1189 mm.
- A1: 594 x 841 mm.
- A2: 420 x 594 mm.
- A3: 297 x 420 mm.
- A4: 210 x 297 mm (el famoso tamaño de oficina).
- A5: 148 x 210 mm.
- A6: 105 x 148 mm (muy común en postales).
Las series B y C amplían las posibilidades:
- Serie B: Más grande que la serie A, se utiliza para carteles y sobreimpresiones (e.g., B1 para grandes carteles).
- Serie C: Diseñada para sobres, permite que las hojas A se introduzcan con precisión.
Dato técnico adicional: El formato DIN también es modular: por ejemplo, el A4 doblado por la mitad se convierte en A5, y esto es ideal para sistemas de encuadernación y reciclaje.
|
|
|
| los formatos DIN están diseñados para ser infinitos? Matemáticamente, puedes dividir una hoja DIN hasta el tamaño de un sello postal sin perder proporciones. |
4. Información técnica detallada:
Más formatos y aplicaciones
El formato DIN incluye variantes como:
- RA y SRA: Son ligeramente más grandes que la serie A y se usan principalmente en impresión offset. El margen adicional permite cortes finales precisos sin afectar el diseño.
- DIN Lang: Formato alargado, común en sobres comerciales.
Tip técnico: El grosor del papel también está estandarizado. Un papel de 80 g/m², por ejemplo, es el estándar en oficinas, ideal para impresoras láser.
Estadística clave: Gracias a estas estandarizaciones, el desperdicio de papel en procesos industriales puede reducirse hasta un 20%.
El papel del formato DIN en la arquitectura y delineación
Los formatos DIN son esenciales en la arquitectura y la delineación, ya que permiten organizar, escalar y presentar planos técnicos de manera precisa y eficiente. En esta disciplina, la serie A es la más utilizada debido a su modularidad y la posibilidad de escalar dibujos sin perder proporciones ni calidad.
Segmentación por tipos de planos
|
En arquitectura, los diferentes tamaños de la serie DIN A se asignan según la finalidad del plano:
|
Recomendaciones de uso en delineación y oficinas técnicas
- Optimiza el espacio: Usa A0 o A1 para planos generales y redúcelo a A3 o A4 para documentos de consulta rápida.
- Establece escalas adecuadas: Gracias a la relación √2, es fácil escalar entre tamaños (por ejemplo, de A0 a A4 sin perder proporciones).
- Etiqueta claramente los planos: Indica en cada plano el número de hoja y su escala para facilitar su organización en proyectos complejos.
- Digitalización y copias: Utiliza los formatos más pequeños (A4 y A3) para distribuir copias digitales o impresas de los planos, ya que son más manejables.
Dato interesante
El uso de formatos DIN en arquitectura no solo facilita la organización y presentación de proyectos, sino que también ayuda a reducir costos en impresión y almacenamiento. Según un informe de la industria, los estudios que adoptan el sistema DIN optimizan hasta un 25% los recursos de impresión frente a otros sistemas.
Frase profesional: Como dijo el arquitecto Le Corbusier: “La geometría es el lenguaje del hombre razonable”. Los formatos DIN son el ejemplo perfecto de esta filosofía aplicada al papel.
|
|
|
| la proporción √2 tiene raíces antiguas? Este concepto matemático ya se usaba en la geometría griega clásica, pero fue en el siglo XX cuando se aplicó a algo tan cotidiano como el papel. |
5. Comparativa con ANSI:
Tradición frente a modernidad
En Estados Unidos, los formatos ANSI (American National Standards Institute) son los equivalentes del sistema DIN. Sin embargo, las diferencias son notables.
Orígenes de los ANSI
El sistema ANSI surge a finales del siglo XX para estandarizar documentos en ingeniería y arquitectura. En lugar de usar proporciones basadas en √2, los ANSI adoptan un enfoque más "práctico", derivado de medidas imperiales:
- ANSI A: 8.5 x 11 pulgadas (similar al A4, pero más ancho y corto).
- ANSI B: 11 x 17 pulgadas.
- ANSI C, D, E: Usados para planos técnicos, llegando hasta 34 x 44 pulgadas.
¿Por qué América mantuvo el ANSI?
A diferencia de Europa, Estados Unidos ya había establecido una fuerte dependencia de medidas imperiales antes del auge del formato DIN. Cambiar al sistema DIN significaría una renovación masiva de maquinaria, archivadores y sistemas administrativos, algo que muchos consideraron innecesario y costoso.
Comparativa clave:
- El formato DIN es más versátil por sus proporciones constantes, ideales para ampliar y reducir.
- Los ANSI son más grandes y prácticos para planos de ingeniería, pero carecen de la simplicidad matemática del DIN.
Dato curioso: A pesar de las diferencias, muchas empresas internacionales en EE. UU. han adoptado el formato DIN en la impresión digital para facilitar la colaboración global.
|
|
|
| los ANSI tienen orígenes en planos técnicos? Los formatos ANSI, usados en América del Norte, se diseñaron pensando en ingenieros y arquitectos, priorizando tamaños más grandes para planos detallados. |
Conclusión: Un sistema pequeño con un impacto gigante
Los formatos DIN son mucho más que números en un papel. Representan una forma de pensar basada en la lógica, la simplicidad y la sostenibilidad. Desde su origen en Alemania hasta su adopción global, han demostrado ser un estándar imprescindible para la vida diaria.
Reflexión final: Al igual que una hoja DIN, nuestras vidas también pueden ajustarse para encontrar armonía y funcionalidad. Quizás sea momento de adoptar este principio en otras áreas. ¿Qué piensas?
