🚌El pantógrafo: un avance en los sistemas de Carga Eléctrica para Vehículos🔌

02 Junio 2025
Noticias

En el mundo de la movilidad eléctrica, la eficiencia es la reina y la rapidez su mejor aliada. Imagina que cada vez que un autobús urbano se detiene, aprovecha esos pocos minutos para recargar su energía. Esa es la magia de los sistemas de carga por pantógrafo. Veamos cómo funcionan.

🚎¿QUÉ ES UN PANTÓGRAFO?

El pantógrafo es un dispositivo mecánico articulado que permite la transferencia de electricidad desde una infraestructura fija al vehículo eléctrico. Es una tecnología esencial en el transporte público eléctrico, ya que facilita la recarga rápida en puntos estratégicos, como paradas de autobús o estaciones de fin de línea.

A continuación os explicaremos sus dos sistemas.

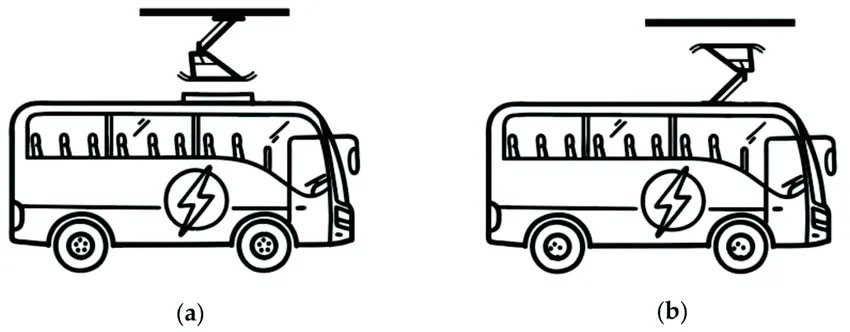

Derechos de la imagen: TY - JOUR AU - Leone, Carola AU - Sturaro, Laura AU - Geroli, Giacomo AU - Longo, Michela AU - Yaïci, Wahiba PY - 2021/11/26 SP - 7925 T1 - Design and Implementation of an Electric Skibus Line in North Italy VL - 14 DO - 10.3390/en14237925 JO - Energies

TY - JOUR
AU - Leone, Carola
AU - Sturaro, Laura
AU - Geroli, Giacomo

AU - Longo, Michela
AU - Yaïci, Wahiba
PY - 2021/11/26
SP - 7925

T1 - Design and Implementation of an Electric Skibus Line in North Italy
VL - 14
DO - 10.3390/en14237925
JO - Energies

☝️PANTOGRAPH UP: LA CONEXIÓN DESDE ARRIBA (a)

En el sistema pantograph up, el pantógrafo está ubicado en la estación de carga, generalmente sobre una estructura fija. Al detenerse el vehículo bajo esta infraestructura, el pantógrafo desciende hasta hacer contacto con los puntos de carga situados en el techo del vehículo.

Ventajas:

Carga rápida: Puede alcanzar potencias de hasta 500 kW, permitiendo cargas rápidas en tan solo 3 a 6 minutos, ideal para flotas urbanas con itinerarios exigentes (Kempower).
Automatización: Al ser un sistema automatizado, minimiza la intervención humana, reduciendo tiempos y errores.
Flexibilidad en infraestructura: La estación puede ser ubicada estratégicamente, y el vehículo solo necesita alinearse correctamente

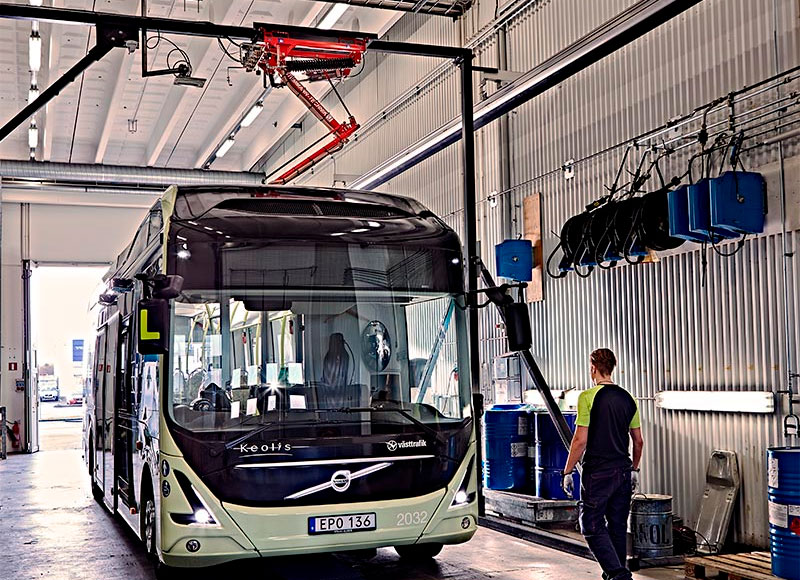

fotografía de OppCharge

👇PANTOGRAPH DOWN: LA MOVILIDAD DESDE EL VEHÍCULO (b)

En el sistema pantograph down, el pantógrafo se instala en el techo del vehículo. Cuando este llega a la estación de carga, el pantógrafo se eleva para conectar con una barra de contacto fija en la infraestructura superior.

Ventajas:

Compatibilidad: Este sistema es compatible con una infraestructura más sencilla, lo que puede reducir costos iniciales.
Adaptabilidad: Al estar en el vehículo, se puede mover y adaptar fácilmente a diferentes estaciones de carga.
Mayor control: Permite al conductor iniciar el proceso de carga manualmente si es necesario, proporcionando mayor flexibilidad operativa.

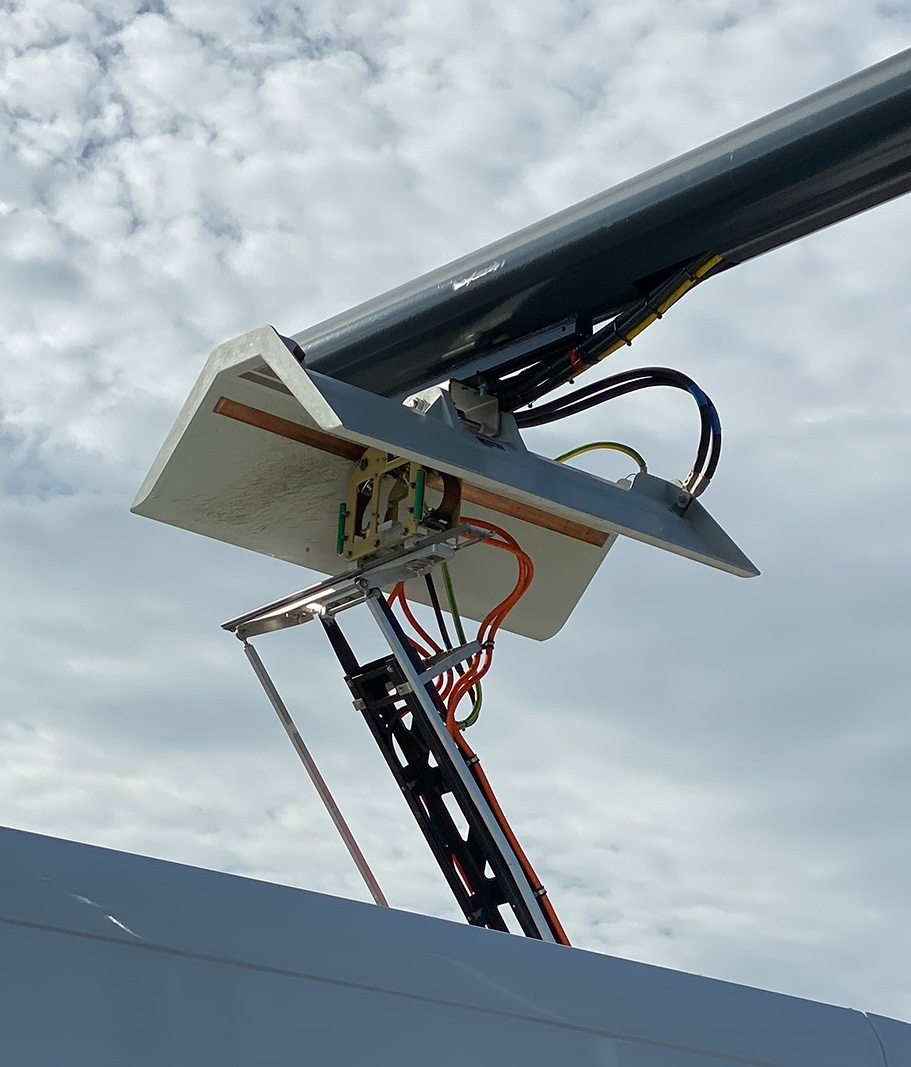

fotografía de ChargeSim | Virtual design and simulation software for EV ch…
